ハイパースペクトルカメラ

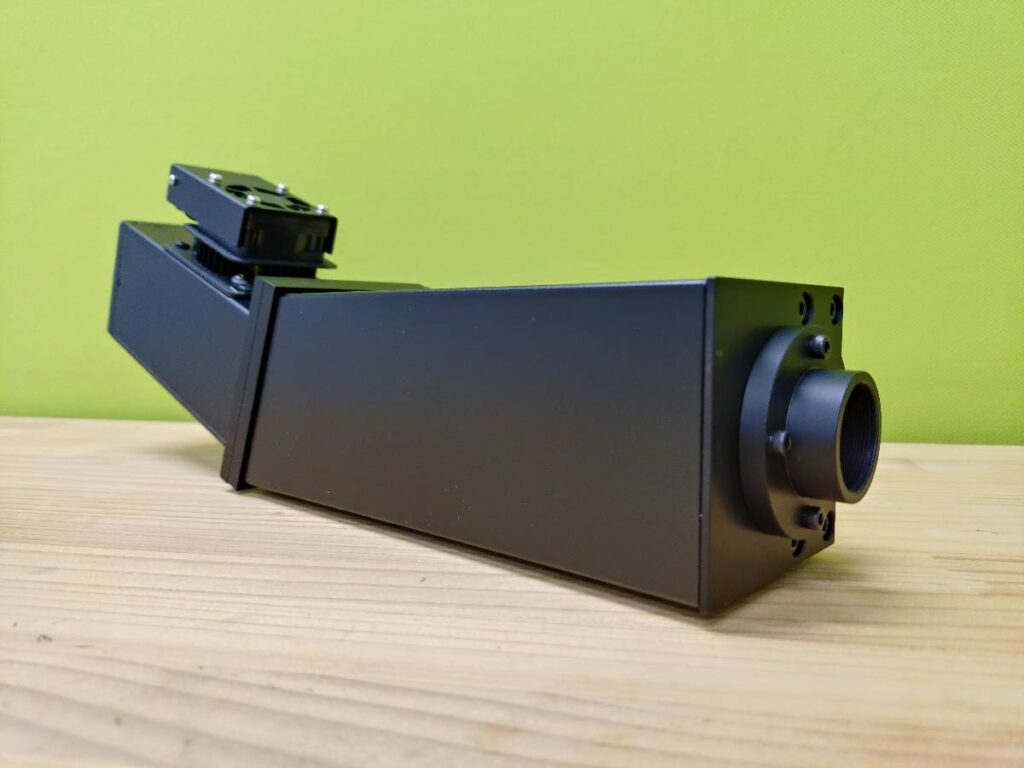

AHS-U20MIR
近赤外から中赤外領域を高精度にカバー
AHS-U20MIRは、1300nm〜2150nmの波長域を9.8nm間隔で分光し、合計96バンドの高精細なスペクトル情報を取得するハイパースペクトルカメラです。192×96画素の2次元センサを搭載し、プッシュブルーム方式（ラインスキャン方式）による効率的な撮像を実現。冷却装置を内蔵することで高感度・低ノイズ性能を維持し、長時間の安定動作を可能にしています。近赤外から中赤外領域にわたる微細な分光データをもとに、材料識別、化学分析、非破壊検査、バイオメディカル応用など、多様な用途に対応。研究開発から現場での応用まで、先進の赤外センシングを支える信頼性の高いカメラです。
※この商品は株式会社アバールデータとの共同開発品となります
基本情報
| 製品型番 | AHS-U20MIR |
| カメラ方式 | プッシュブルーム方式（ラインスキャン方式） |
| 対応波長域 | 1300nm ～ 2150nm |
| バンド数 | 96バンド |
| 波長分解能 (理論値) / 分光間隔 | 9.8 nm |
| 空間分解能 | 192ピクセル / ライン |
| 逆線分散 | 0.1961 nm/μm |
| 検出器タイプ | InGaAs[G 13441-01, Hamamatsu] 192×96, 50μ 高感度 1600 nV/e– |
| 検出器冷却方式 | 2段階電子冷却＋外部ペルチェ冷却ファン付 |
| 開口数（F値） | F値 2.6 |
| 入射スリット幅 | 50 μm |
| ラインレート | 867 FPS（最大） ※露光時間1μsec時 |
| 露光時間 | 1μs~1 ms |
| データ出力 | 8/10/12/14 bit |
| インターフェース | Gigabit Ethernet(1000 Base-T) |
| 同期・トリガ機能 | 内部/外部同期 |
| 寸法（W×H×D） | 80.5mm×134mm×329.5mm（突起物含まず） |
| 重量 | 2500 g |
| 消費電力/電源仕様 | 入力電圧：DC12V±1V ／ 冷却部：DC12V±1V 消費電力：9W(typ) ／ 冷却部：30W(typ) |
| 動作温度/湿度範囲 | +10℃～+30℃ / 20~80 ％(ただし結露が無いこと) |
| 保存温度範囲 | -10℃～+60℃ / 20~80 ％(ただし結露が無いこと) |
| 付属ソフトウェア | Viewer soft T-sight(アバールデータ製) scanner込みソフト Spect-100nir-CAM(SARLI製)＊ ＊要相談 |
| SDK | SDK-TransFlyer [AZP-ACAPTF-01] (アバールデータ製) |
| 対応レンズ | Cマウント |
用途
- 各種材料の識別・選別（プラスティック、鉱物、繊維など）
- 農産物や食品の成分分析・異物検出
- 医薬品や化粧品の非破壊検査・品質管理
- 土壌や水分のスペクトル解析による農業分野での活用
- 化学・バイオ分野におけるスペクトルイメージング
- 近赤外域を利用した生体組織や皮膚の分光分析
- 産業用ラインでの異常検知・プロセスモニタリング
- 文化財・美術品の赤外分光による調査・保存
近赤外分光イメージングカメラでの応用例
